電磁制動電機接線原理

       YEJ系列電磁制動電機是屬于機械制動的方式運行是，其電磁抱閘主要是由牽引磁鐵和閘瓦制動器兩者組成，嵊州森力電機所生產的產品，如制動電機等均采用180°級耐高溫漆包線，應用真空浸漆工藝，使繞組浸漆更透，壽命更長久。

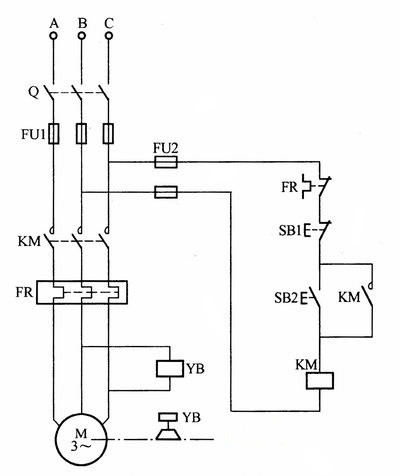

       我們可以看下圖片，如果制動電機合上電源開關Q，按下起動按鈕SB2，接觸器KM得電吸合并自鎖；這時就會牽引電磁鐵的線圈YB得電而吸動銜鐵，克服了彈簧拉力，使杠桿向上移動，從而使閘瓦和閘輪分開，這時電動機正常運轉；如果按下停止按鈕SB1時，接觸器KM斷電釋放，電動機電源被切斷，同時牽引電磁鐵的線圈YB也同時斷電，于是銜鐵被釋放。在彈簧拉力作用下，閘瓦緊緊抱住閘輪，這樣電動機被迅速制動而停轉。

       這種制動方式不但可以準確進行定位，而且在電動機發生突然的斷電時，可以避免重物自行墜落而發生事故。上圖采用的就電磁抱閘制動控制電路，所以在切斷電源后，依舊會在電機轉軸上有電磁抱閘作用，可實現迅速制動。

       所以當制動電機需要停止時，按下停止按鈕SB1，因其是一只復合按鈕，SB1常閉觸點先斷開，切斷KM電源，KM斷電釋放，電動機斷電；SB1的常開觸點閉合，使電磁抱閘線圈YB得電，抱閘緊緊抱住電動機轉軸，迅速制動。當電動機停轉后，可松開按鈕。本電路是一種電磁抱閘可放松的制動電路，適用于有電時才能制動的生產機械。
