三相異步電動機實物接線圖

       下面我們就用最常規的三相異步電動機接線方法來跟大家講解，一臺電動機接線方式是接成星形還是接成三角形，應按廠家規定進行，  可以從電動機銘牌上查看。三相定子繞組的首末端是生產廠家事先設定好的，絕不可任意顛倒。

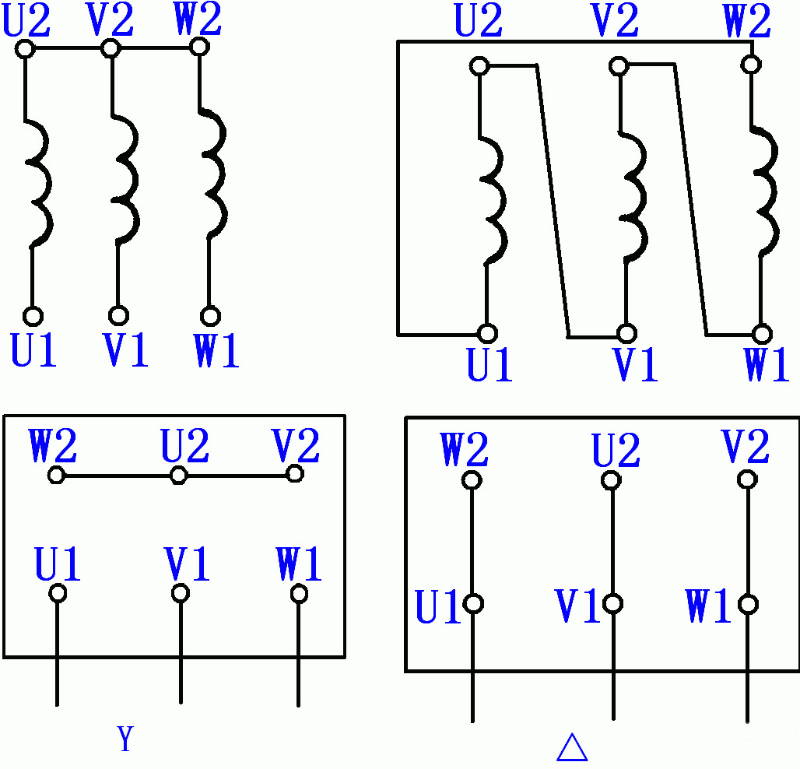

       我們先來看下接線圖：

       三相異步電動機有兩種接線方式。一種是星形接法，將三相繞組的尾和尾接在一起，三個頭作為星點；或者是將頭和頭接在一起，三個尾作為星點；所以6個接頭，指連接3個就可以運轉的接線方式，稱為星形接法，也叫Y形接法。

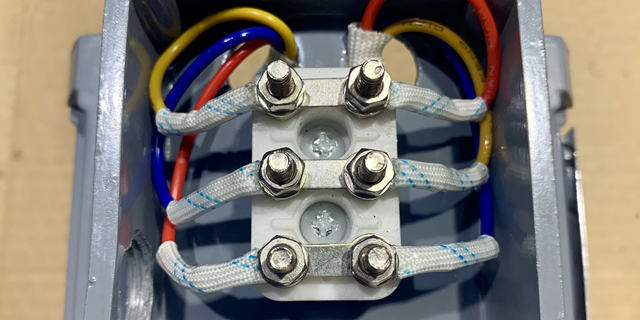

       如果將6個接頭分為三組，每一組兩個頭，按順序依次連接三個接點，分別接上電源，就是三角形；將U1W2——W1V2——V1U2依次出來的三個接點分別接電源，就是三角形接法，也叫△接法。
